3D-конфигуратор стеллажей ARNEG

Проект опубликован
13
мая
2017
Конфигуратор стеллажного оборудования с 2D-планом и 3D-конфигуратором стеллажей для B2B-площадки международной компании ARNEG
Расчет каждого проекта стеллажей для торговых помещений - трудоемкая задач, требующая наличия опыта и знаний. Для ускорения расчетов, автоматизации процесса , уменьшения вероятности ошибок при расчетах и упрощения процедуры мы разработали для компании ARNEG RUSSIA сайт с конфигуратором стеллажного оборудования.



Конфигуратор представляет собой трехуровневую систему - проект, группа, секция, на каждом уровне используется соответствующий функционал. Работа с проектами аналогичная традиционным заказам или заявкам - создание и редактирование названия проекта, текстовые комментарии, привязка к пользователю и филиалу.

Работа с группой представлена помимо выбора параметров интерактивные 2D- планом, представляющим собой "вид сверху" соответствующей группы стеллажей. На плане есть возможность добавлять, удалять и редактировать секции (конкретные стеллажи), менять общие для всей группы настройки (в том числе выбор "усиленного" типа стеллажей - 4М). Выбрав любую секцию на 2D-плане можно перейти к ее редактированию - редактирование секций осуществляется при помощи интерактивной 3D-модели стеллажа с возможностью смены ракурса просмотра, приближения/удаления и выбора необходимых элементов конструкции. 3D-конфигуратор реализован на технологии WebGL и позволяет отображать трехмерную модель на всех устройствах и браузерах.

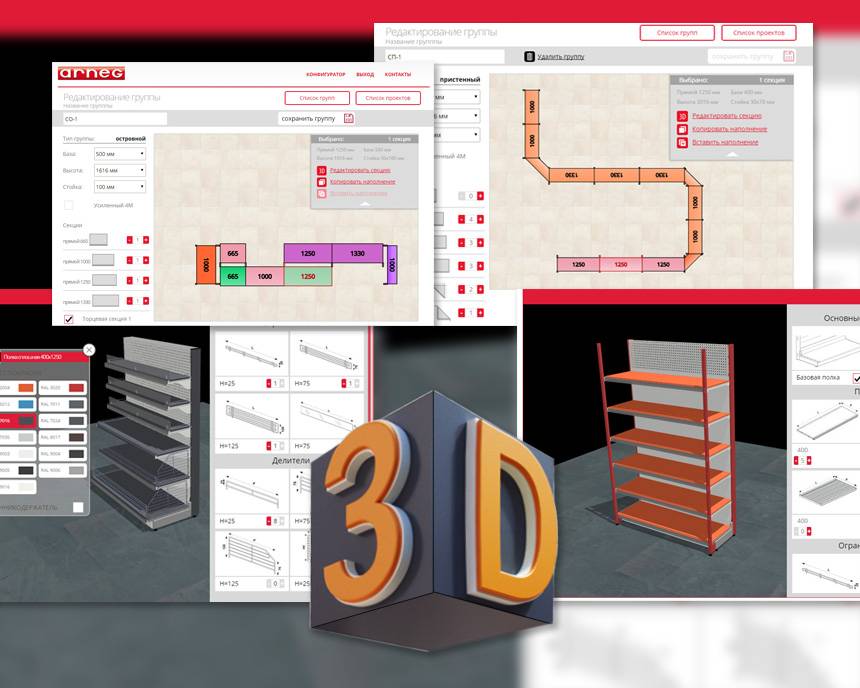

3D-конфигуратор металлических стеллажей


Реализована возможность изменения цвета деталей (цвет меняется на всем проекте для определенной группы элементов - например, цвет всех полок или цвет всех стоек в проекте), некоторые элементы имеют дополнительный выбор материала - хром. Для задних стенок присутствует возможность замены на перфорированные. Возможно изменение числа и типа полок стеллажа, возможное количество полок определяет высота стоек. Для полок можно менять высоту ценникодержателя либо убрать его совсем. Также доступна установка делителем и ограничителей на полки.


3D-конфигуратор на сайте - выбор опций и параметров объекта


 После выхода из режима 3D редактирования секции на 2D-плане секции, различающиеся по наполнению, окрашены в разные цвета. Есть возможность скопировать и применить наполнение секции, копирование произойдет с учетом типа и габаритов секции - возможно копирование наполнения с угловой секции на пристенную любой ширины. Также возможно полное копирование группы и целого проекта - это ускоряет работу над типовыми и похожими объектами.

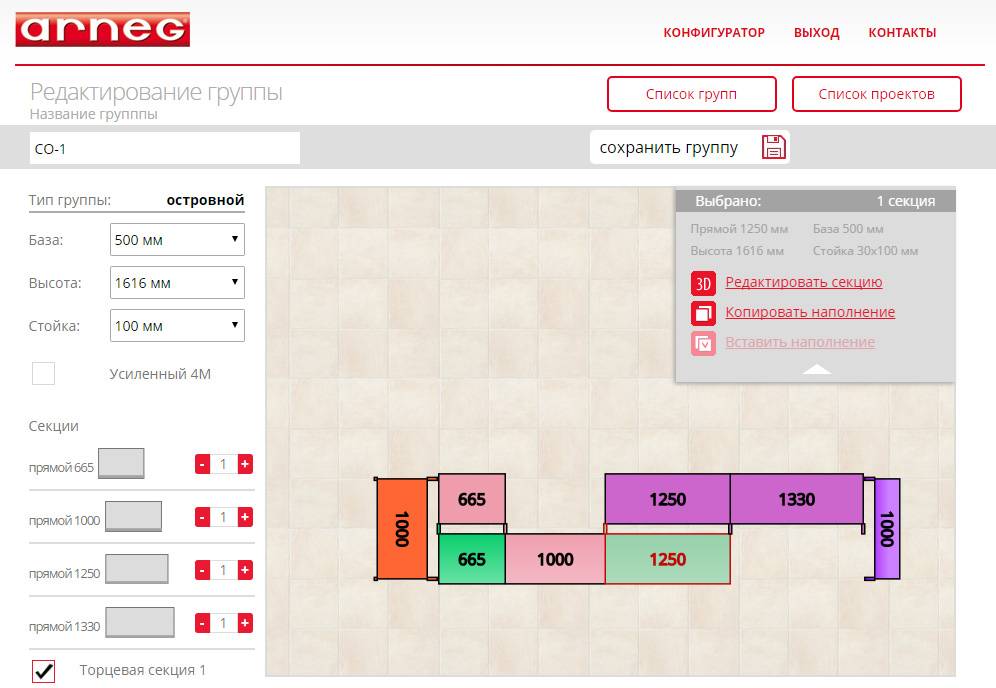

Сравнение секций на 2D-плане в конфигураторе


Результат работы Конфигуратора - рассчитанная спецификация на весь проект в формате XLS. Спецификация представлена на двух листах - полная спецификация по проекту и деление на группы с составом каждой группы. Цены в спецификации учитывают персональную скидку партнера. Таким образом, реализован мощный инструмент для работы с проектами и менеджерам компании, и партнерам. Кроме того, проведена интеграция Конфигуратора с AmoCRM - рассчитанные проекты создаются в виде сделок в AmoCRM и привязываются к соответствующим контактам или компаниям.

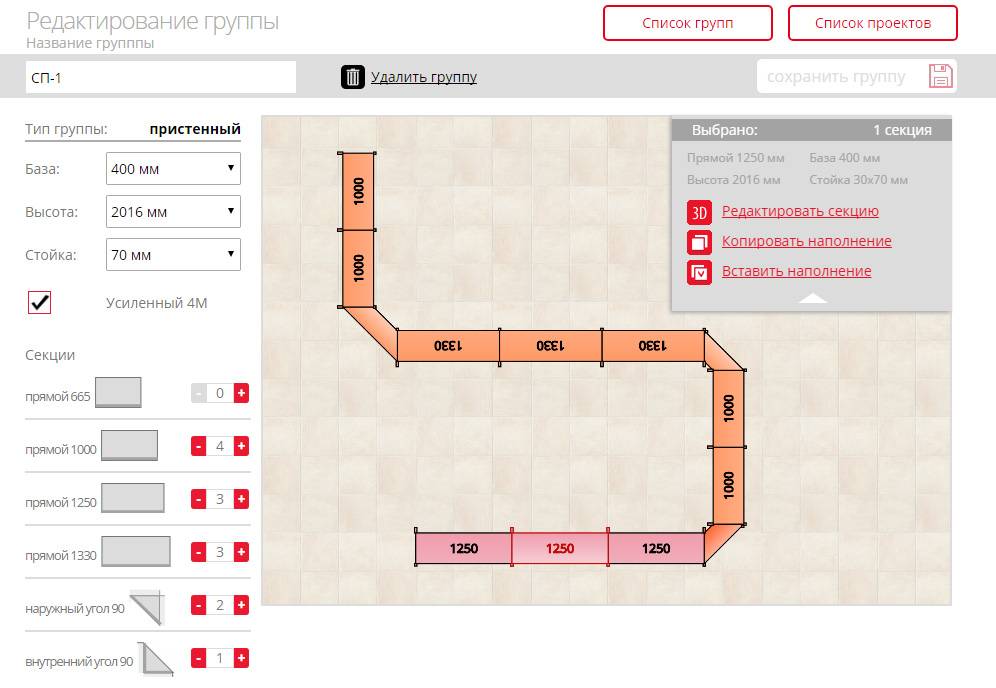

Разработка 3D-конфигуратора на сайт
