Смотреть демоПланировщик интерьера и конфигуратор дверей Profildoors
Для Торгового дома "Профиль Трейд" (дистрибьютера фабрики Profildoors) реализовали планировщик помещения с конфигуратором дверей и межкомнатных перегородок для работы оптовых партнеров
1Цели и задачи
Бизнес-проблемы до внедрения:
Клиенты и дилеры сталкивались с длительным циклом расчета заказов на межкомнатные перегородки - от получения замеров до формирования коммерческого предложения требовался запрос на фабрику для обработки отделом инженеров и подготовки спецификации и расчета, на что уходило от 1 до 2-х рабочих дней. Кроме того, сложно-технический продукт требовал высокой квалификации менеджеров и был высоким риск возникновения ошибок при формировании заказа клиенту, которые в итоге могли приводить к рекламациям и финансовым потерям. Отсутствие наглядной визуализации приводило к недопониманию между клиентом, менеджером и производством.В связи с этим к нам обратился дистрибьютер фабрики PROFILDOORS для автоматизации работы со своими дилерами (более 80 оптовых компаний). Были сформулированы следующие потребности:
- Разработка интуитивно-понятного 2D/3D-редактора помещений для формализации ввода замеров стен и проемов
- Создание удобных конфигураторов продукции (в первую очередь - межкомнатных перегородок)
- Интеграция с существующим B2B-кабинетом компании для авторизации партнеров и формирования заказов
- Реализация системы мгновенных расчетов и формирования Коммерческого предложения клиенту
2Функционал планировщика помещений

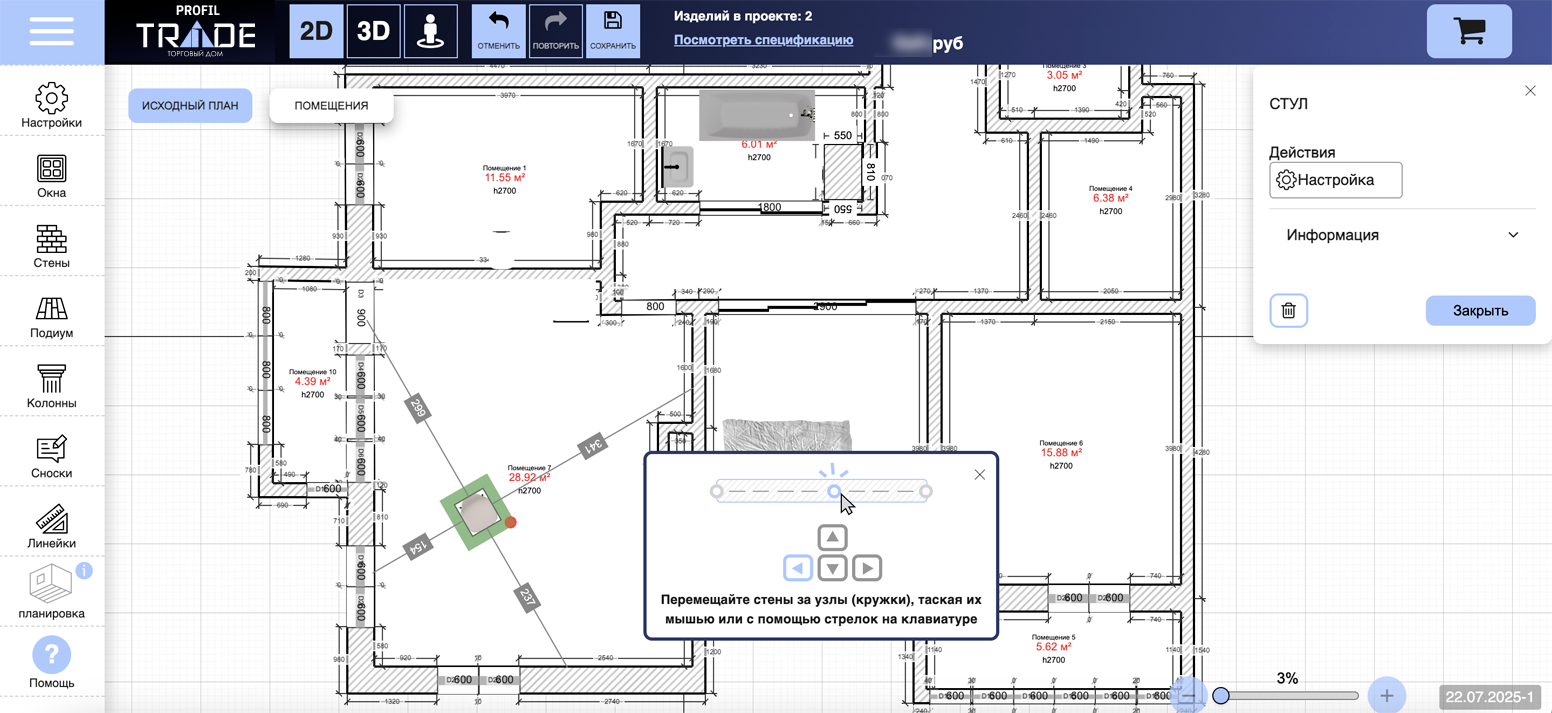

В первую очередь был реализован функционал планировщика помещений. Основными инструментами, помимо традиционных построений стен и замыкания помещений, стали добавление проемов, типизируемое по типу используемой в дальнейшем продукции (перегородки, двери). Также для данного планировщика помещений был реализован функционал колонн, позволяющий добавить объект "Колонна", двигать, изменять и "приклеивать" колонну к стене и далее изменение стены происходит уже вместе с приклеенной к ней колонной, а расчеты на виде сверху формируются с учетом колонны.
Функционал построения стен позволяет прорисовывать стены с точностью до 1 мм, при построении стен углы примагничиваются к типовым значениям (30, 45, 60, 90 градусов). При добавлении проема возможно задание габаритов проема, глубины проема, отступа от пола. Во все сформированные проемы в проекте можно добавлять продукцию Profildoors (двери и перегородки) через дополнительные конфигураторы расчета (для каждого типа продукции свой) в формате 2D-фронтальной визуализации и производить быстрое переключение между продукцией в проекте. 33D-режим просмотра

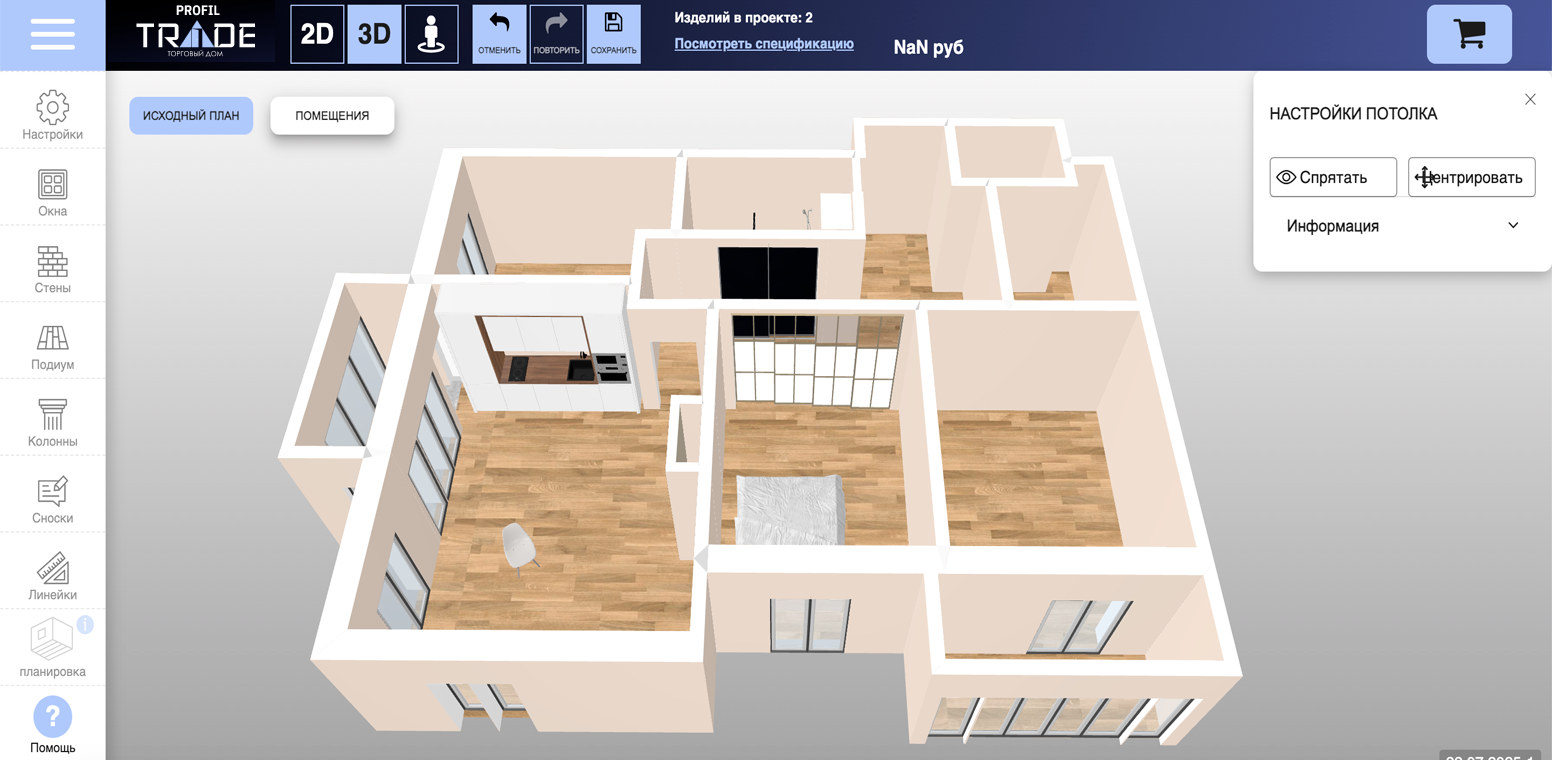

В конфгураторе предусмотрено 2 режима просмотра в 3D-режиме - с летающей камеры и глазами от первого лица. Одной из важных особенностей 3d-вида данного конфигуратора является анимация механизма открытия/закрытия дверей и межкомнатных перегородок, необходимая для понимания процесса и степени открытия (особенно этот момент важен для многостворчатых каскадных перегородок).3D-режим поддерживает традиционные возможности:
- вращение, удаление и приближение камеры
- переключение на быстрые виды (заранее заданные позиции камеры)
- прозрачность отдельных типов элементов на проекте (для скрытия стен/пола)
- анимация открытия дверей и перегородок по клику
В целом, 3D-режим просмотра в конфигураторе является в основном информационным и используется реже 2D-режимов и конструкторов конкретной продукции, в которых также доступна анимация открытия конкретной двери или перегородки. 4Конфигуратор перегородок
Функционал конфигуратора перегородок позволяет в формате перехода по нескольким шагам произвести расчеты стоимости и сгенерировать техническую документацию для перегородки в текущем проеме. В процесс выбора пользователю предлагается следующий выбор:-
Типы конструктива:
- Классик
- Каскад
- Нестандарт

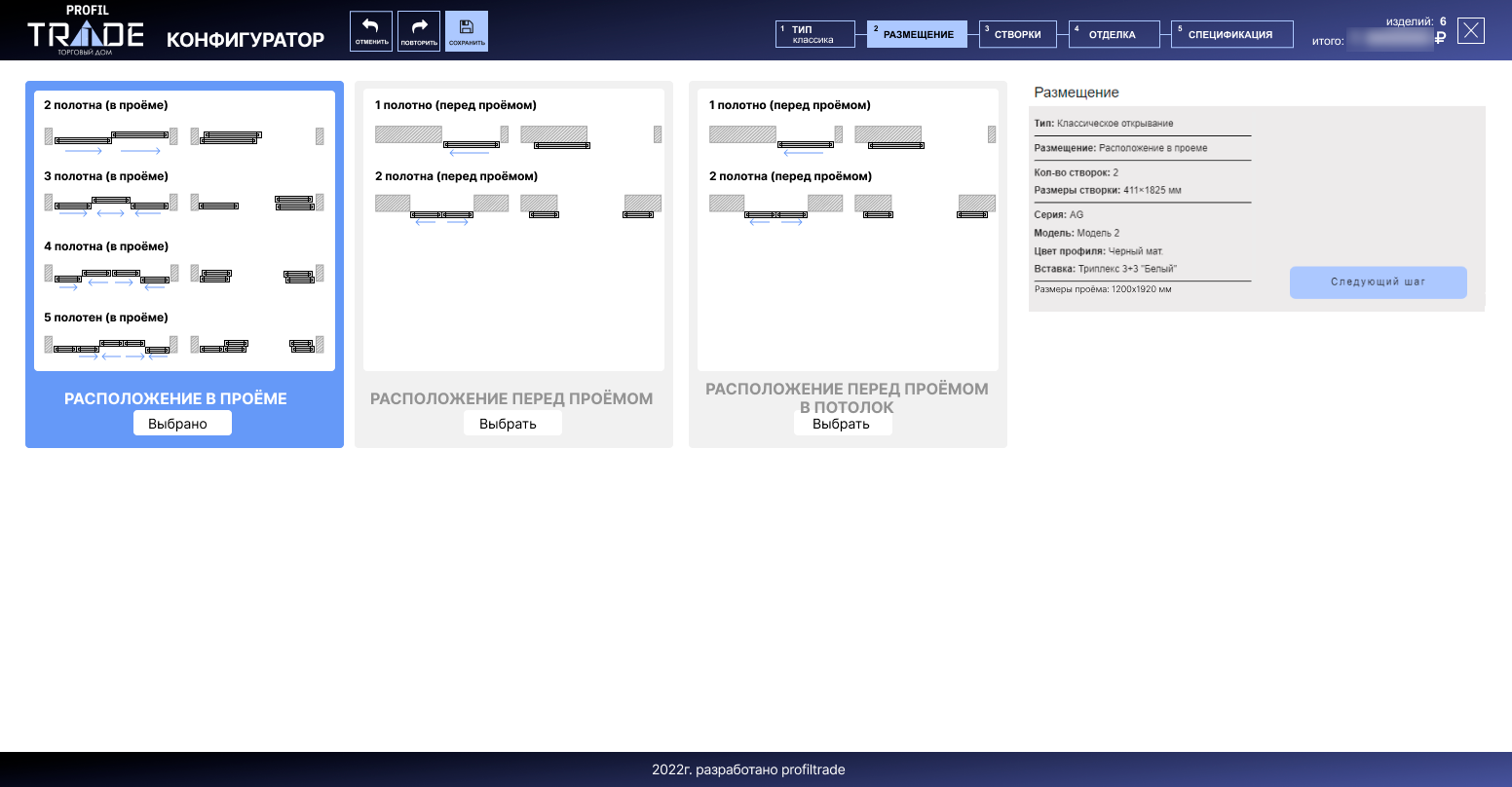

После выбора типа конструкции необходимо выбрать расположение в проеме:
- Расположение в проеме
- Расположение перед проемом
- Расположение перед проемом в потолок
После выбора типа конструкции необходимо выбрать расположение в проеме:
- Расположение в проеме
- Расположение перед проемом
- Расположение перед проемом в потолок

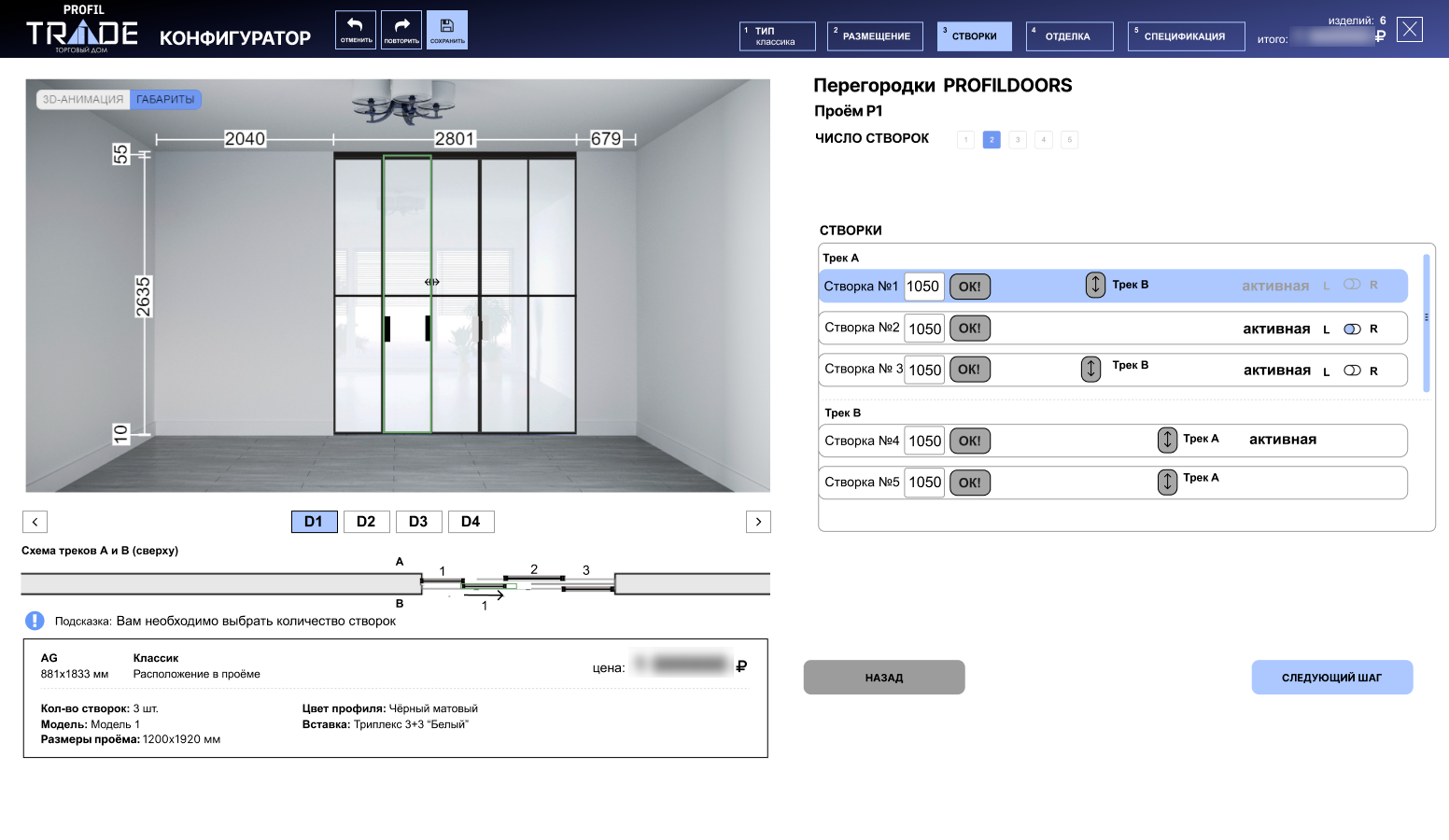

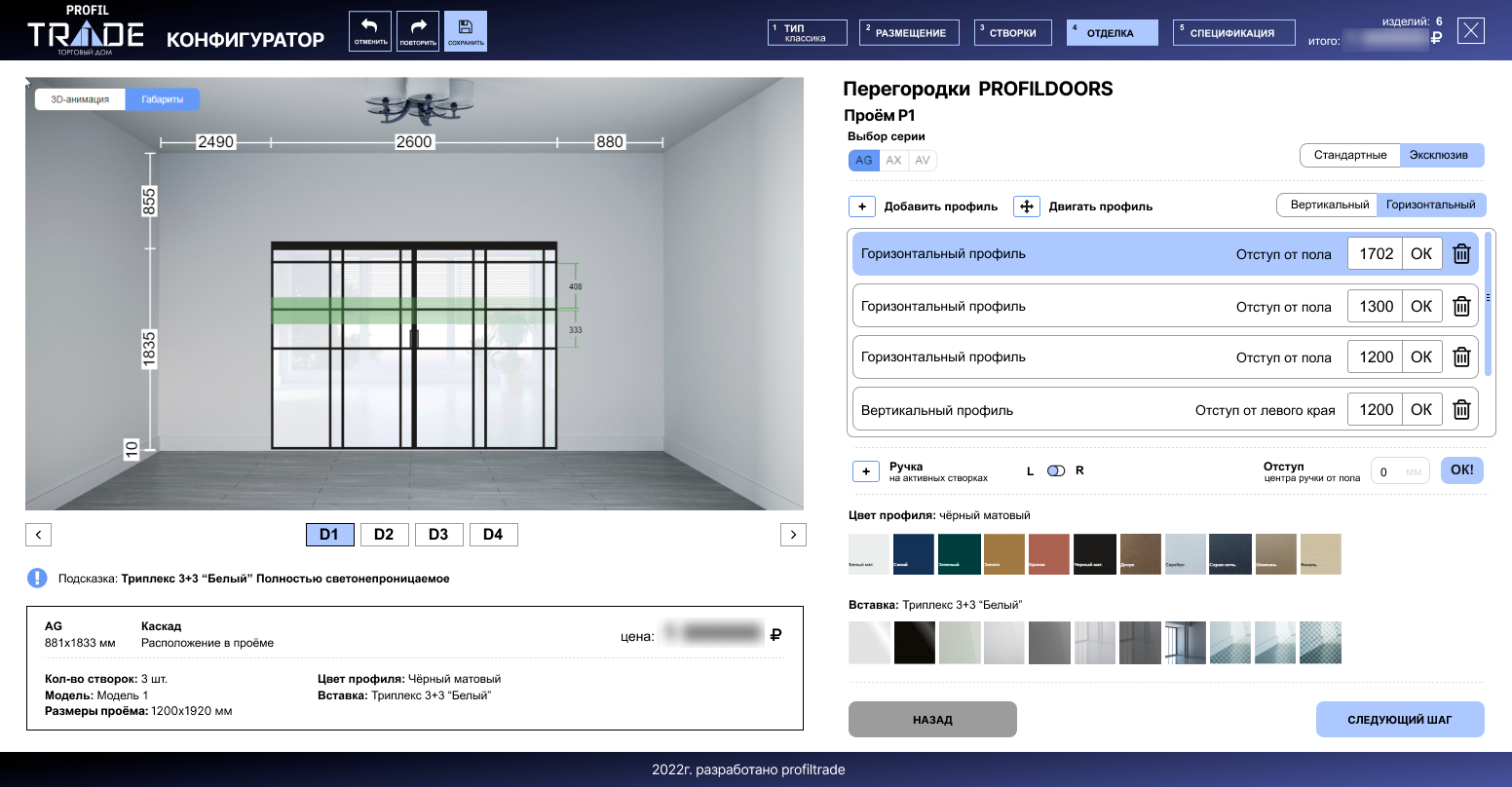

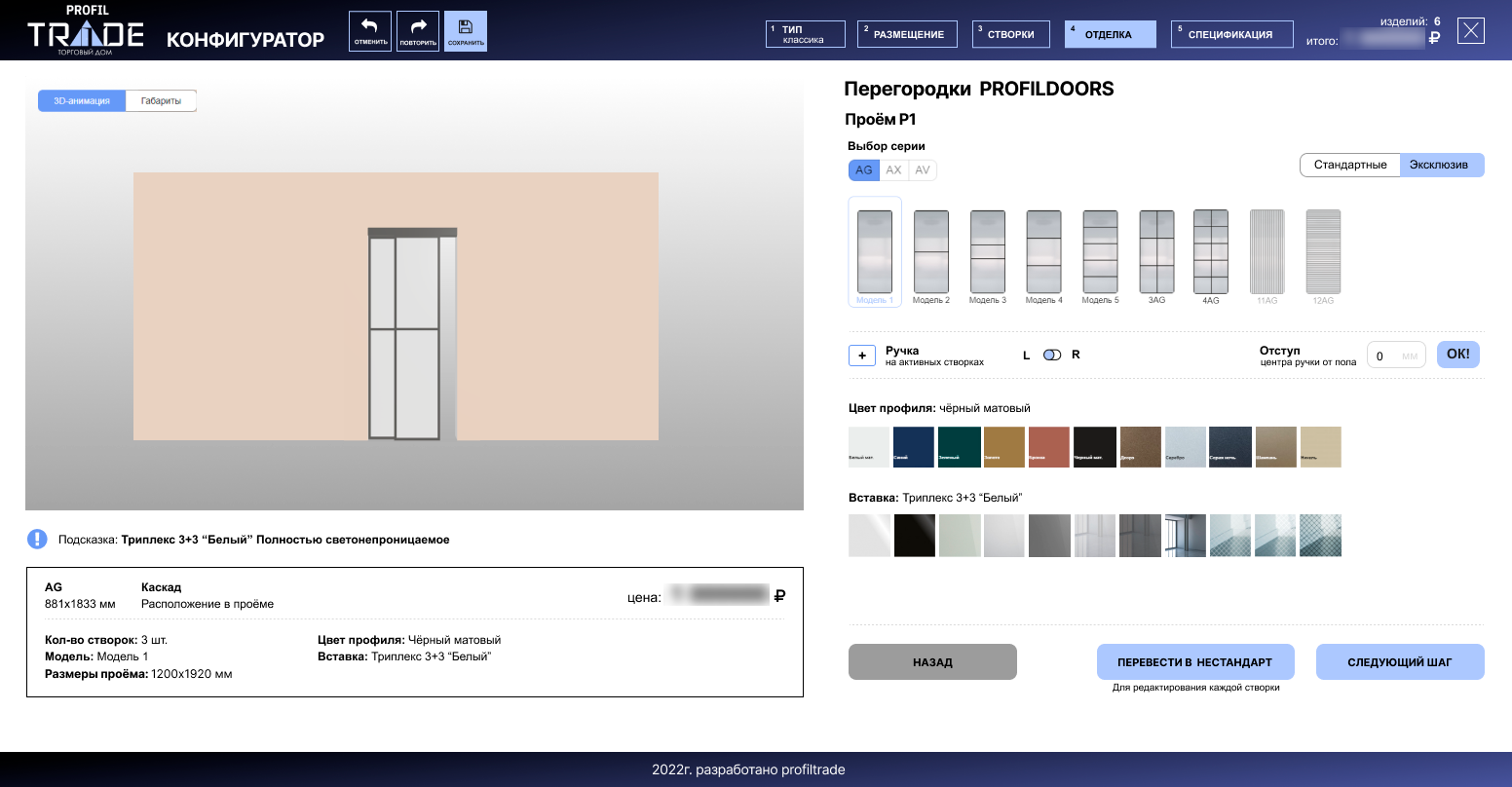

Следующий этап имеет множество вариаций действий - этап отделки. На этом этапе реализованы 2 варианта работы - в стандартном режиме, когда применение отделки идет ко всем створкам одновременно и переход в эксклюзив режим с возможностью задать каждой створке свою отделку, а также настроить индивидуальный декор путем размещения вертикальных и горизонтальных профилей на створках перегородки. Конфигуратор рассчитывает площади материалов стекол, учитывает максимальный вес на створку (вес зависит от габаритов и различающегося веса разных типов материалов стекол), длины металлических профилей и число распилов, а также весь набор необходимых комплектующих. Таким образом вся схема ценообразования при производстве межкомнатных перегородок Profildoors ложится на конфигуратор. Дилеры видят оптовые и розничные цены на продукцию.
5Техническая спецификация и чертежи

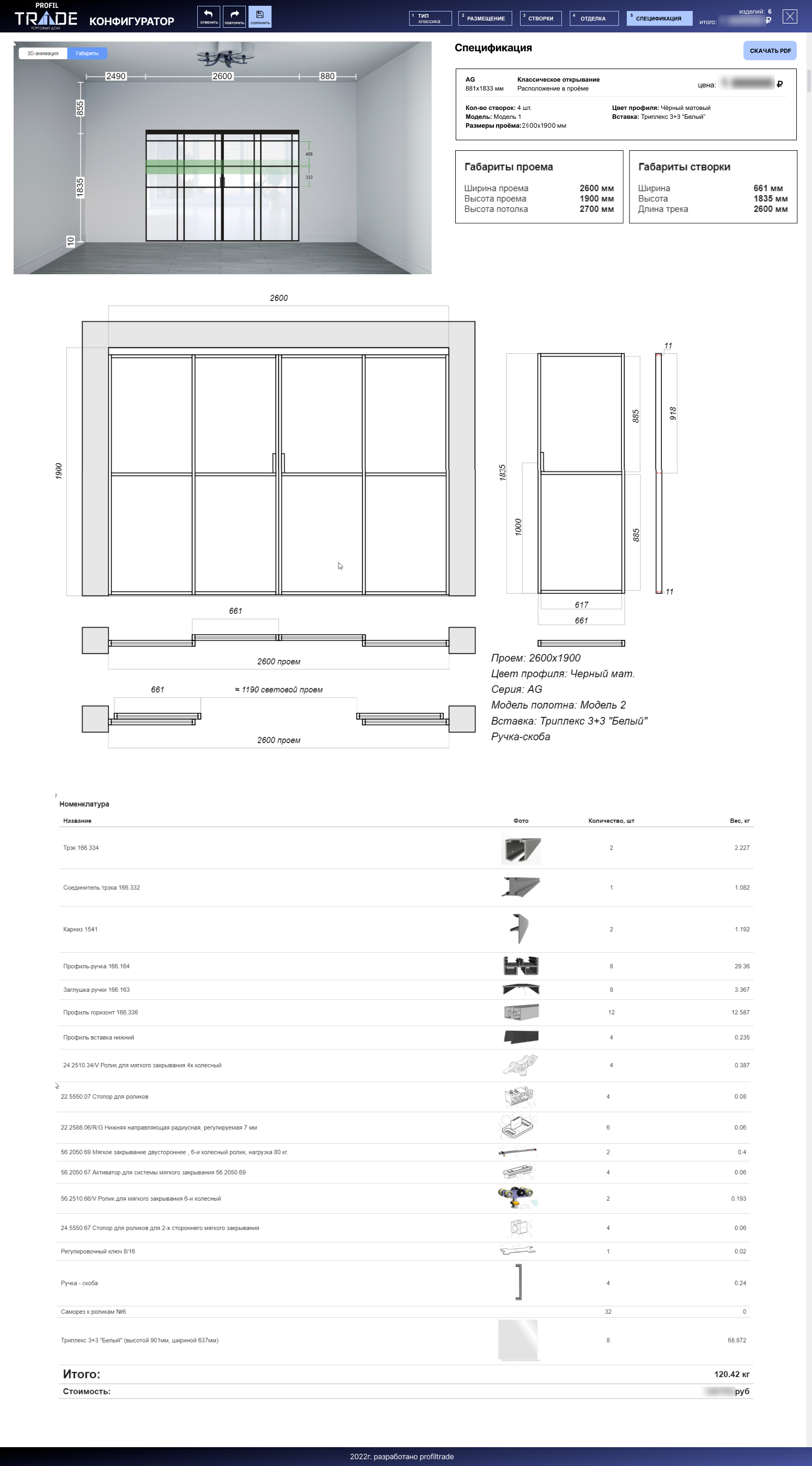

Последним этапом конфигуратора идет шаг "Спецификация" - конфигуратор на основе ранее введенных данных формирует полноценный бланк заказа на межкомнатную перегородку, включающий не только фронтальную визуализацию самой модели, но и технические чертежи, далее передаваемые на производство и сборку. Техническая часть спецификации содержит следующие сгенерированные чертежи:- Фронтальный чертеж перегородки в закрытом фиде с габаритными размерами
- Чертеж перегородки вида сверху в открытом виде с указанием габаритов проема
- Чертеж перегородки вида сверху в закрытом виде с указанием светового проема
- Фронтальный чертеж створки с расстояниями до профилей и ручек
- Чертеж створки вида сверху
- Легенда проекта с указанием габаритов и параметров
Также в счете-спецификации указывается стоимость конструкции, срок актуальности цены и контактные данные клиента и менеджера для последующей коммуникации
6Интеграция с B2B-кабинетом
Конфигуратор встраивался в существующую цепочку взаимодействия с оптовыми клиентами через b2b-кабинет компании Профиль Трейд. Схема перехода из личного кабинета партнера в конфигуратор потребовала появления нового раздела с проектами конфигуратора в b2b-кабинете. В тесном сотрудничестве с разработчиками кабинета было реализовано API и в итоге в личном кабинете появился отдельный раздел, позволяющй переходит в конфигуратор для создания проекта межкомнатных перегородок, а также отображающий список всех проектов текущего партнера и возможность оформления оптового заказа на заказ клиента из конфигуратора.Из личного кабинета партнер попадает в конфигуратор с hash-ссылкой, содержащей все необходимые для авторизации данные, далее конфигуратор по API запрашивает у b2b-портала актуальность данного hash-кода и после прохождения проверки предоставляет доступ к конфигуратору. Результат работы конфигуратора также передается в личный кабинет партнера и содержит созданную номенклатуру перегородки и файл счет-спецификация в PDF для дальнейшей работы.
7Результаты внедрения конфигуратора
Количественные показатели:- Время подготовки КП сократилось с 1-2 рабочих дней до 10-20 минут
- Был сокращен отдел технических инженеров на фабрике, занимавшийся расчетами и подготовкой чертежей
- Количество ошибок в заказах снизилось более чем на 20%
- Количество заказов межкомнатных перегородок выросло более чем на 300% за первый год использования
- Конверсия в покупку выросла более чем на 30%
- Прозрачность расчета стоимости
- Возможность экспериментировать с вариантами
- Уверенность в правильности выбора
- Сокращение рутинных операций
- Увеличение количества обрабатываемых заявок
- Профессиональный инструмент презентации
- Стандартизация входящих заказов
- Снижение количества доработок
- Оптимизация загрузки цехов
