Умное рабочее место монтажника печатных плат

1Цели и задачи проекта

Мы разработали программно-аппаратный комплекс «Умное рабочее место монтажника», который объединил в едином цифровом контуре управление сборочными данными, пошаговую навигацию для оператора и аппаратную интеграцию с лазерным проектором. Решение создавалось как рабочий инструмент для цеха сборочно-монтажного производства, но архитектурно сразу проектировалось как масштабируемая система с разделением ролей, гибкой настройкой шаблонов и возможностью интеграции с существующими учётными системами предприятия.

Основная бизнес-задача заключалась в том, чтобы сократить время сборки печатных плат, исключить потери времени на поиск позиций в бумажных или экранных спецификациях и свести к минимуму брак, вызванный человеческим фактором. До внедрения системы монтажники были вынуждены постоянно переключать внимание между самой платой, сборочным чертежом и таблицей компонентов, что при высокой плотности монтажа неизбежно вело к ошибкам полярности или пропуску элементов. Мы собрали все эти процессы в едином интерфейсе, где каждый шаг сборки валидируется, а место установки компонента подсвечивается напрямую на рабочем поле.

Какую задачу решал проект

Для производственной компании важно не просто собрать устройство, но и сделать это предсказуемо быстро и с гарантированным качеством. На практике именно на этапе поиска координат компонента и сверки номиналов возникает наибольшее количество задержек и ошибок. Особенно остро это проявляется при вводе новых сотрудников в курс дела или при работе со сложными, многослойными платами.

Клиенту был нужен инструмент, который решает задачу комплексно. Не просто электронный чек-лист и не отдельная инструкция, а единая система, где технолог готовит цифровой шаблон платы, а монтажник получает пошаговое прохождение этапов пайки с визуальной подсветкой зон лазерным проектором, превращая обычный рабочий стол в высокоточный инструмент.

Мы спроектировали решение именно с этой точки зрения: как систему, которая сокращает цикл сборки, делает процесс прозрачным для контроля качества и снижает зависимость от индивидуального опыта конкретного монтажника.

2Функционал системы

В основе платформы лежит шаблонный подход к каждому типу печатной платы. Каждая плата становится самостоятельной цифровой единицей со своим набором компонентов, координатами, цветовой маркировкой тары и специальными инструкциями. Такой подход позволил не просто хранить чертежи, а выстроить сквозной процесс: от заведения технологической карты до финальной сборки устройства.

С точки зрения бизнеса это особенно важно. Когда все данные сборки собраны в одной системе, производство получает более предсказуемый рабочий процесс, меньше дублирования информации и строгий контроль последовательности операций. Команда видит, какие компоненты должны быть установлены, какие из них требуют особой оснастки, а какие этапы уже успешно пройдены.

Такая целостность делает систему не вспомогательной инструкцией, а центральной операционной системой для рабочего места монтажника.

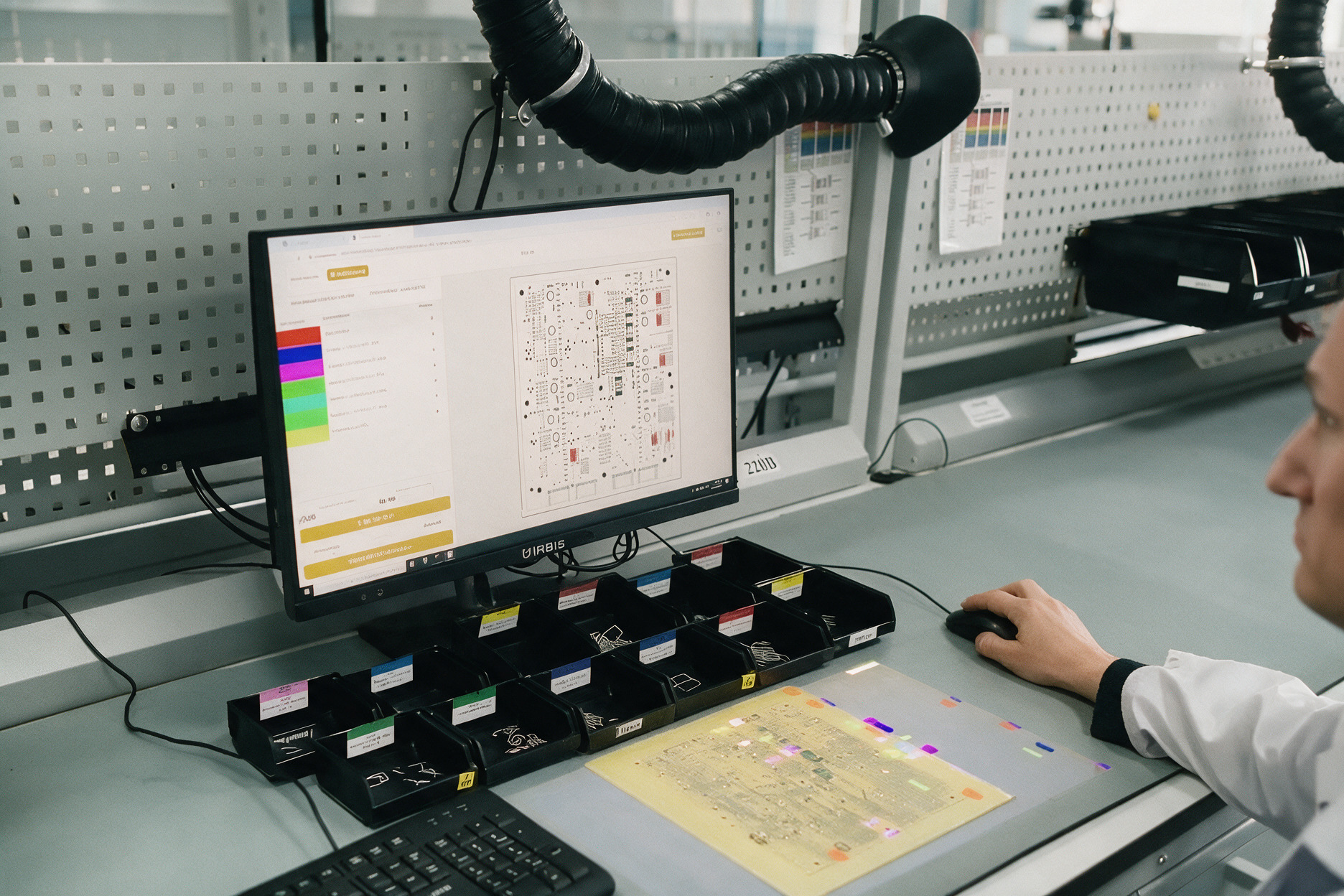

Интерфейс инженера: настройка и заведение шаблонов

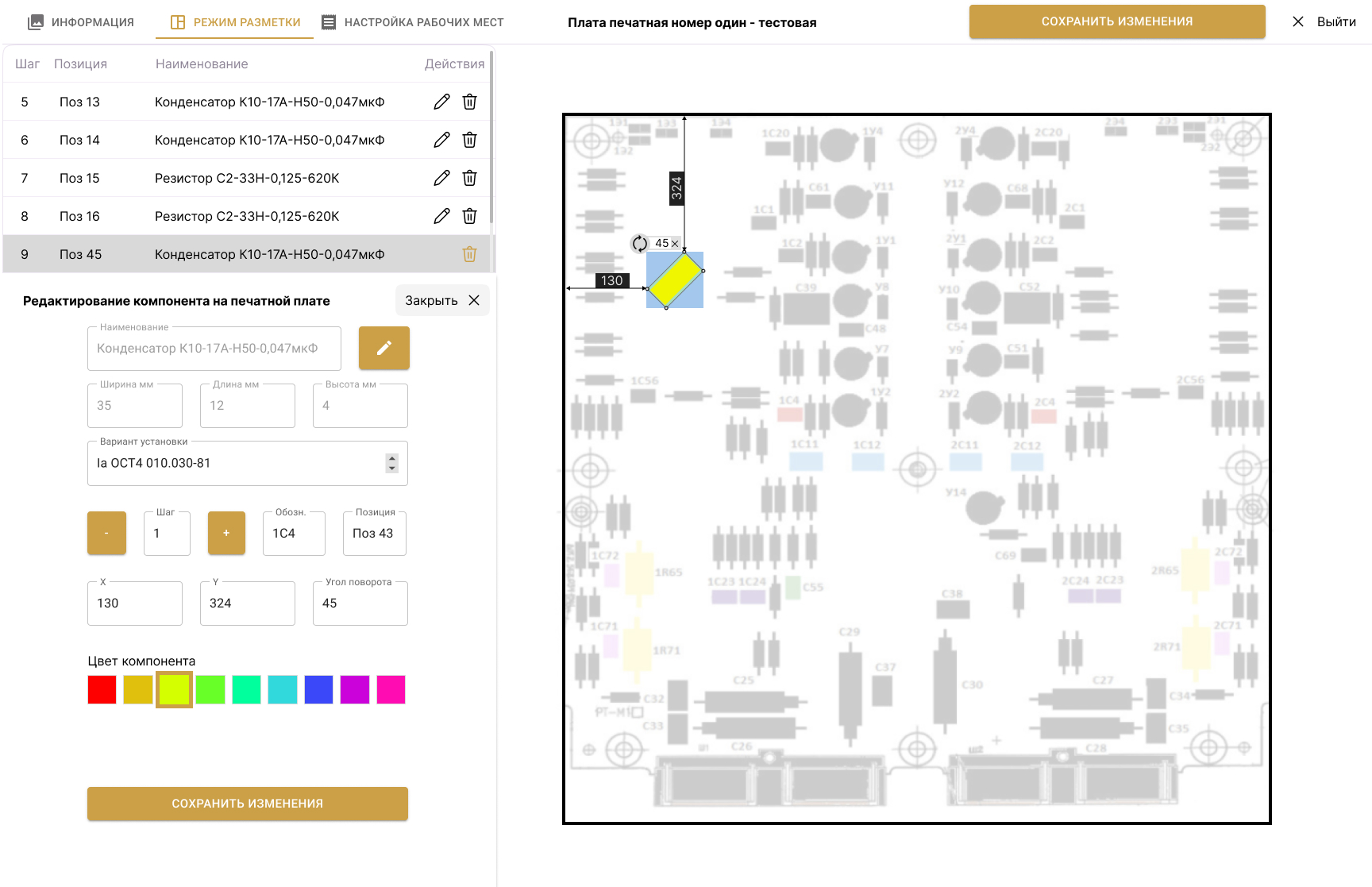

Ядром административной части стал конструктор шаблонов печатных плат. По UX это рабочая среда, где инженер-технолог загружает графическое представление платы и интерактивно размещает зоны установки компонентов. Технолог определяет номиналы, полярность, последовательность монтажа и привязывает каждый компонент к конкретной ячейке в антистатической таре с цветовой маркировкой.

Это было принципиально для клиента, потому что именно на этапе подготовки шаблона закладывается безошибочность всей последующей сборки. Мы превратили рутинное составление технологической карты в управляемый цифровой процесс с возможностью добавления текстовых подсказок, например: «использовать определённую оснастку» или «установить на высоту по варианту».

Для каждого компонента мы реализовали гибкую систему атрибутов: координаты зоны подсветки, цвет маркера, порядок установки и флаг обязательности контроля. За счёт этого каждый элемент шаблона при необходимости становится частью прикладной логики валидации: система не позволит перейти к следующему этапу, если критически важный компонент не был отмечен как установленный.

Интерфейс монтажника: пошаговое прохождение этапов пайки

Чтобы система могла использоваться непосредственно в цеху, мы реализовали максимально упрощённый и интуитивный интерфейс для монтажника. Рабочий процесс начинается со сканирования штрих-кода платы или сопроводительного паспорта, после чего система автоматически загружает необходимую программу сборки.

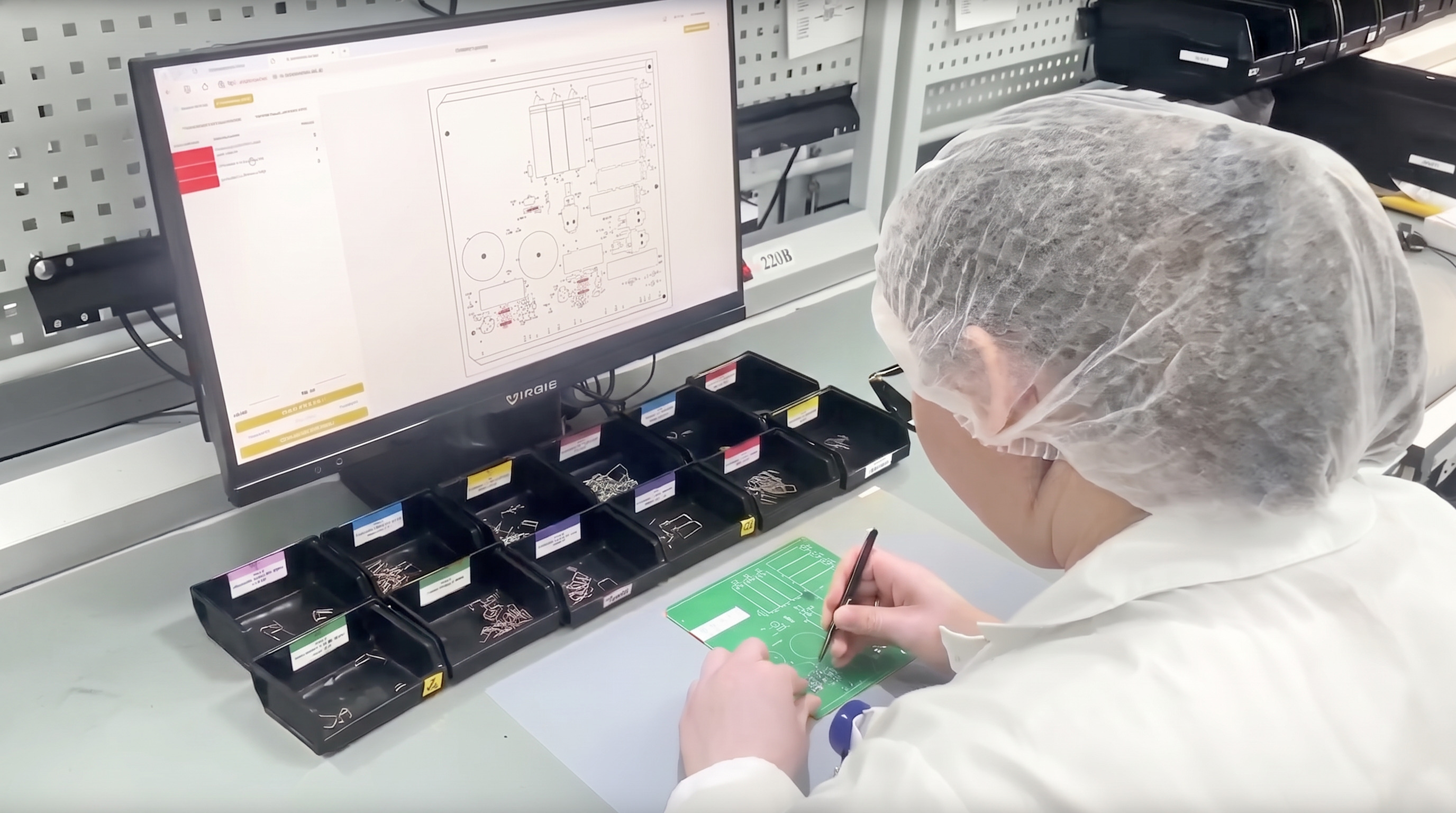

Монтажник видит на экране текущий шаг, название компонента, его номинал и цветовую маркировку тары, из которой необходимо взять деталь. После выполнения операции монтажник подтверждает действие (например, нажатием кнопки на экране или ножной педали), и система автоматически переходит к следующему компоненту или группе компонентов одного номинала.

3Интеграция с лазерным проектором

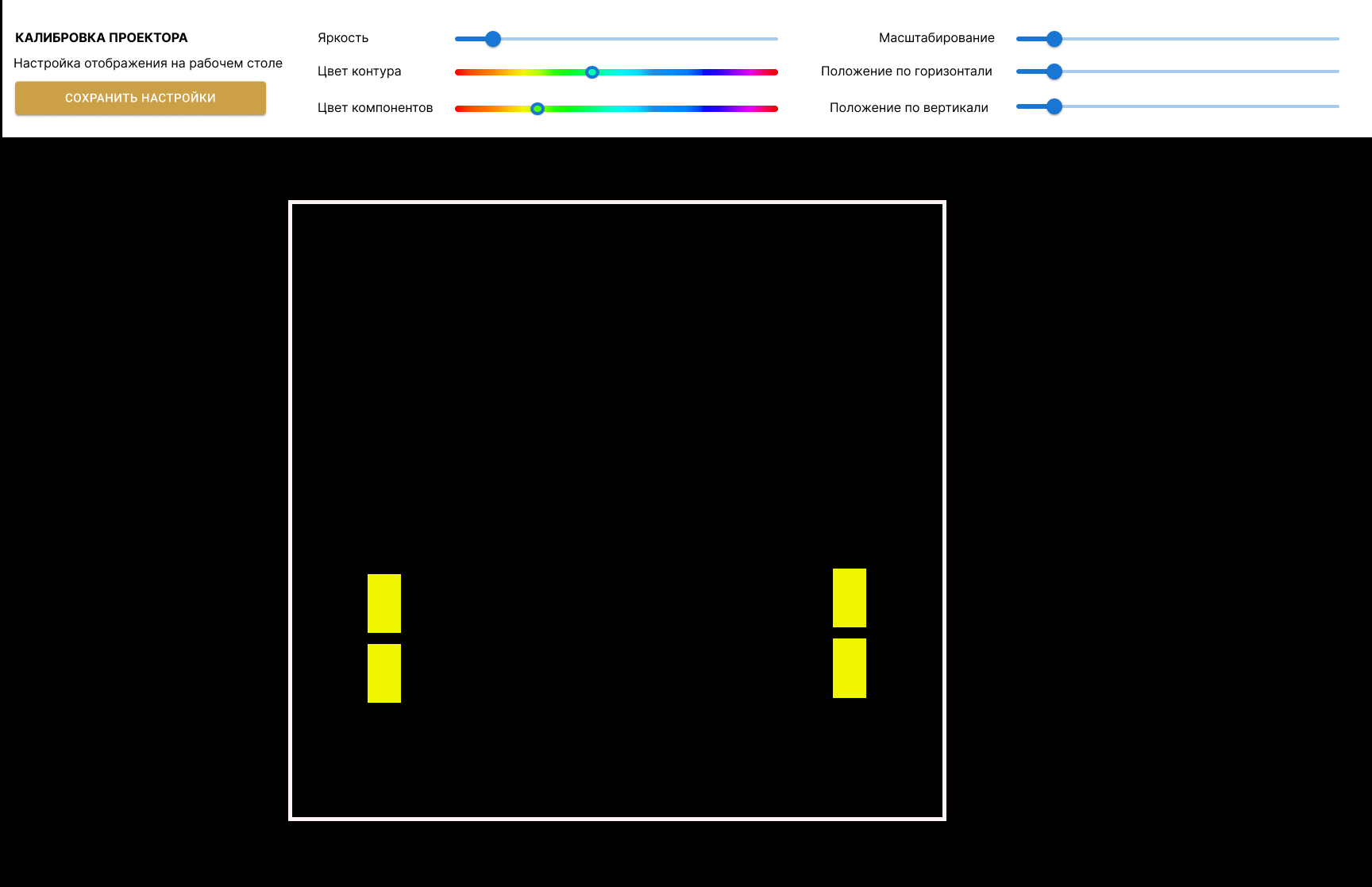

Ключевой особенностью решения стала аппаратная интеграция с лазерным проектором, который выступает в роли «второго монитора», проецирующего информацию непосредственно на физический объект. Мы разработали программный модуль, который транслирует координаты из цифрового шаблона платы в управляющие сигналы для лазерного проектора.

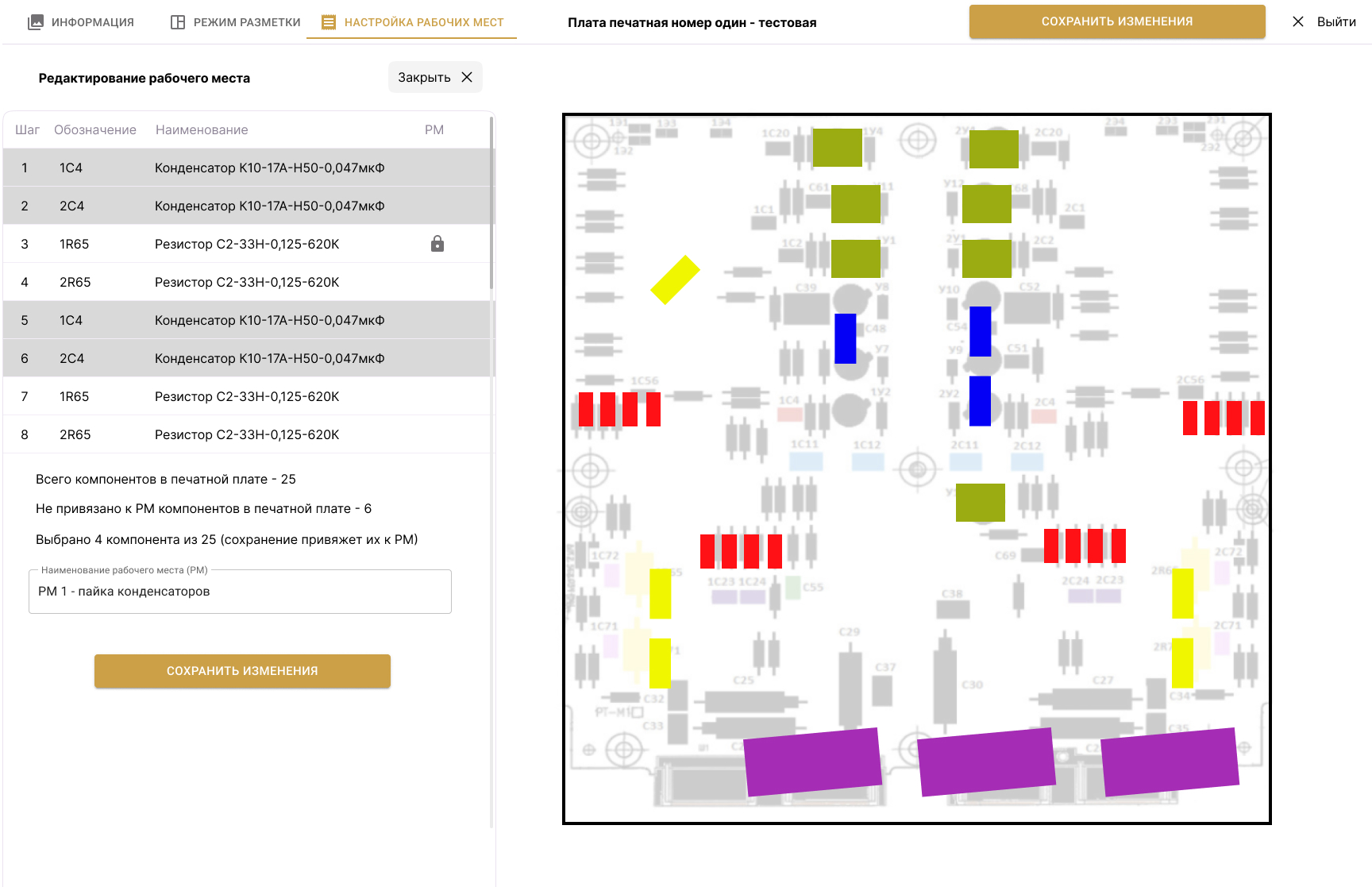

В результате лазер рисует прямо на печатной плате точные контуры устанавливаемых компонентов определённого номинала. Прибор может подсветить как один радиоэлемент, так и всю группу однотипных элементов сразу. Это устраняет необходимость переключать взгляд с платы на экран монитора и обратно, что критически важно для сохранения концентрации и темпа работы.

Для клиента это означало важный бизнес-эффект: полное исключение ошибок позиционирования и полярности. Система сама подсказывает, какой радиоэлемент взять и куда его поставить, сводя вероятность брака к минимуму. Лазерный проектор и мониторы не заменяют монтажника, а расширяют его возможности, превращая рабочее место в высокоточный инструмент.

4Техническая реализация: ReactJS и Bitrix Framework

С технической точки зрения проект потребовал создания высокопроизводительного клиентского приложения и надёжного бэкенда. Фронтенд системы был разработан на ReactJS, что обеспечило плавную работу интерактивного интерфейса без перезагрузки страниц, мгновенный отклик на действия пользователя и возможность реализации сложной логики отрисовки шаблонов плат прямо в браузере.

Бэкенд реализован на Bitrix Framework, что позволило обеспечить надёжное хранение данных, гибкое управление правами доступа (строгое разделение ролей инженера и монтажника), а также бесшовную интеграцию с существующей ИТ-инфраструктурой предприятия. Bitrix Framework взял на себя задачи аутентификации, логирования действий пользователей и управления версиями технологических шаблонов.

Связка ReactJS и Bitrix Framework доказала свою эффективность: система стабильно работает в условиях производственного цеха, быстро обрабатывает запросы на смену этапов сборки и гарантирует точную синхронизацию между действием монтажника, обновлением интерфейса и командой на перемещение луча лазерного проектора.

5Результаты проекта

С инженерной точки зрения проект успешно объединил несколько сложных контуров: интерактивный веб-интерфейс с логикой конструктора шаблонов, ролевую модель доступа, аппаратную интеграцию с лазерным проектором и систему пошаговой валидации сборки. Ключевой задачей стало проектирование единой модели данных, в которой графический образ компонента, его физические координаты на плате и логика последовательности монтажа связаны между собой в рамках одного цифрового шаблона.

В результате клиент получил не просто набор электронных инструкций, а полноценный программно-аппаратный комплекс, который кардинально изменил культуру сборки на производстве. Продукт сократил время на поиск позиции компонента, исключил ошибки полярности и автоматизировал рутинные операции контроля.

Для команды производства это означало радикальное ускорение обучения: специалисты отметили лёгкую обучаемость системе, благодаря которой новичок за таким рабочим местом выходит на уровень опытного сотрудника за несколько часов, а не месяцев. Сложность платы перестаёт быть проблемой — она вызывает лишь интерес и азарт сделать работу лучше и быстрее.

Именно в этом и заключалась ценность проекта: мы не просто автоматизировали справочник, а создали цифрового ассистента монтажника, который берёт на себя рутину поиска и сверки, сокращая время сборки и оставляя человеку только точную моторику и контроль качества.
